流化床制粒機發展動態

　　流化床制粒設備目前廣泛應用于醫藥生產過程中，優點顯著，該方法是集混合、制粒、干燥、甚至包衣都是在一個全封閉容器中進行操作的技術，與其他濕法想比，具有工藝簡單、操作時間短、勞動強度低等特點。目前流化床制粒技術正得到了越來越多的廣泛應用，國內外生產流化床制粒機的差距也越來越小，這項技術對我國中藥生產現代化的發展意義重大，小編從流化床制粒的原理入手，介紹流化床的應用的現在以及發展動態。

1.流化床基本原理

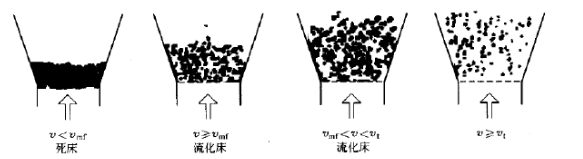

　　在設備中，把顆粒物料堆放在分布板上，當氣體由設備下部通入床層，隨氣流速度加大到某種程度，固體顆粒在床層上產沸騰狀態，這狀態稱流態化，而這床層也成為流化床。由于固體顆粒物料的不同特性，以及床層和氣流等因素不同，床層可存在三種狀態（如下圖）：

　　第一階段：固定床階段濕物料進入干燥器，先落在分布板上，在熱氣流速度未足以使其運動時，物料顆粒雖與氣流接觸，但固體顆粒不發生相對位置的變動，此時稱為固定床階段，固定床為流化過程的第一階段

　　第二階段：硫化床階段當通入的氣流速度進一步增大，增大到足以把物料顆粒吹起，使顆粒懸浮在氣流中自由運動，物料顆粒間相互碰撞、混合，床層高度上升，整個床層呈現出類似液體般的流態，當顆粒懸浮起來時(即床展升高)，這時再增加流速，床層壓力降亦保持不變，原因是物料的顆粒間空隙率增加了，流體的壓力降只是消耗在對抗顆粒的重量，把它托起來不讓床層高度下降的原因所致。說明了床層的壓力降與流速增大無關，大致等于單位面積床層的實際重量，這時稱為流化床階段。

　　第三階段：氣流輸送階段

　　若在上述的基礎上，氣流流速繼續增加，當增大到超過C點，即表示氣流速度大于固體顆粒的沉降速度。這時，床層高度大于容器高度，固體顆粒則被氣流帶走，床層物料減少，空隙度增加，床層壓力減少。這種當流速增加到某一數值，使流速對物料的阻力和物料的阻力的實際重量相平衡的流速，稱為“懸浮速度”“最大流化速度”。“帶出速度”，當氣流速度稍高于“帶出速度”，被干燥的物料則被氣流帶走，這一階段為氣流輸送階段。

2.流化床制粒基本原理

　　顆粒的形成是當黏合劑均勺噴于懸浮松散的物料時，粘合劑霧滴使接觸到的粉末潤濕并聚結在自己周圍形成粒子核，同時再由繼續噴入的液滴落在粒子核表面產生黏合架橋，使粒子核與粒子核之間粒子核與粒子之間相互交聯結合，逐漸凝集長大成較大顆粒。

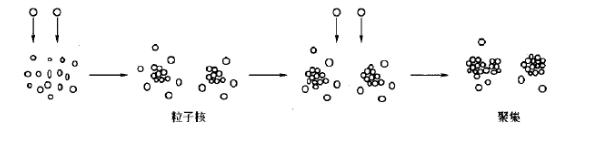

流化床制粒原理示意圖

1.3流化床干燥

　　流化床干燥過程中溫度通常經過三個階段的變化：千燥的第階段，物料溫度由室溫逐步被加熱到熱空氣的濕球溫度；第二階段，物料保持熱空氣的濕球溫度不變，直至物料水分含量降至臨界濕度，此時物料中不再含有游離水分；隨后，進入到溫度上升的第三階段，物料失去結合水。干燥時，進風溫度不宜過高，顆粒表面的溶媒過快蒸發，阻擋內層溶媒向外擴散，結果會產生大量外干內溫的顆粒。溫度過低干燥時間過長，會產生很多細粉現代復合型流化床制粒技術機理

1.2.1凝聚制粒加入容器的藥物粉末(一次粒子)在流化過程了，與噴霧的黏合液接觸之后凝聚，逐漸長大成所需的顆粒(二次資聚粒子)，這種粒子松軟、不規則。選擇適當的攪拌、轉動、循環、噴霧、流化等條件，可以制備由輕質不定形顆粒到重質球形顆粒的任意粒子。

1.2.2包衣制粒以粉體的一次粒子作為核心粒子，其表面被噴雪黏合液潤濕后與其他粉末接觸，粉末黏附于顆粒表面形成粉末包衣顆粒，包衣顆粒的表面再次與噴霧液及粉末接觸，層層包粉逐漸長大所需的球形顆粒。

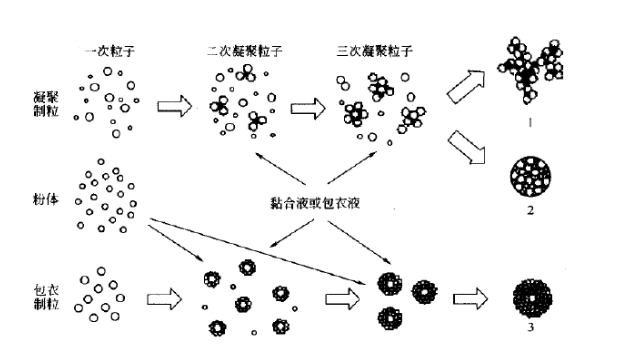

顆粒生產過程的示意圖

1-輕質粒子，不定形   2-重質粒子，球形   3-包衣粒子，球形
